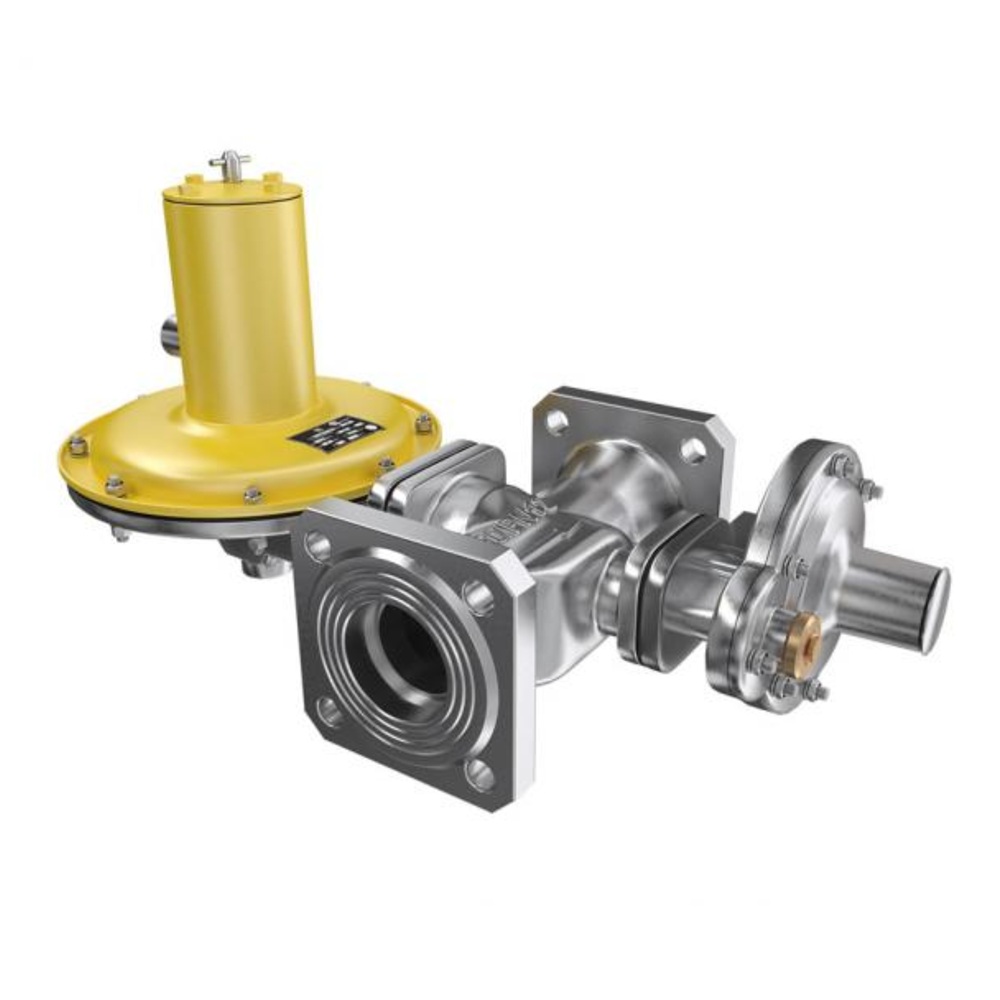

Регуляторы давления газа комбинированные РДНК-50, РДНК-50П

от 44 276 ₽

Запросить цену

Регуляторы давления газа РДНК-50, РДНК-50П относят к типу комбинированных. Устройство предназначено для редуцирования высокого и среднего давления на низкое значение, необходимое потребителю. Данный регулятор снабжен устройством, обеспечивающим автоматическое отключение газа при аварийном повышении или понижении давления сверх допустимых значений.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Описание
Устройство и принцип работы

Предприятие-изготовитель: ОАО «Газаппарат»

Технические характеристики

	РДНК-50	РДНК-50П
Рабочая среда	природный газ по ГОСТ 5542-87
Максимальное входное давление, МПа (кгс/см₂)	1,2 (12)
Диапазон настройки выходного давления, кПа	2,0–3,5	3,5–5,0
Пропускная способность для газа с плотностью 0,72 кг/м3, не менее	см. таблицу ниже
Неравномерность регулирования, %, не более	±10
Температура окружающей среды,°С	от +5 до + 45
Давление срабатывания предохранительно- сбросного клапана при превышении установленного максимального выходного давления, кПа	0,4–0,7	0,7–1,0
Диапазон настройки давления срабатывания отключающего устройства, кПа: при повышении выходного давления при понижении выходного давления	2,9–5,1 1,1–1,9	5,1–7,3 1,9–2,8
Условный проход Ду	50
Присоединение	фланцевое по ГОСТ 12817-80 230
Строительная длина, мм	230
Габаритные размеры, мм, не более: длина ширина высота	260 515 325	260 515 364
Масса, кг, не более	19

Пропускная способность регуляторов в зависимости от входного давления

Входное давление, МПа	Пропускная способность, м3/ч, не менее
0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0 1,1 1,2	120 300 500 600 700 800 800 800 800 900 900 900

* Зазор установить при штоке 5, отжатом вовнутрь корпусом 8 усилием не менее 50 Н.

Купить РДНК-50, РДНК-50П в Курске

Основная задача компании – обеспечить промышленные предприятия качественным оборудованием без посреднических наценок. РДНК-50, РДНК-50П протестированы и рекомендованы к эксплуатации в непрерывных циклах. Мы берем на себя логистику и доставку в Курск. Контроль движения груза осуществляется на всем пути следования.

Для получения точной стоимости оборудования свяжитесь с отделом продаж по телефону. Либо направьте спецификацию через форму обратной связи – наши сотрудники обработают запрос и подготовят расчет с учетом всех параметров. Компания работает с юридическими лицами, предусмотрены различные варианты оплаты.

Инженерная служба проводит бесплатные консультации по техническим характеристикам и условиям эксплуатации. Уточнить совместимость оборудования с уже имеющимися системами можно до момента выставления счета. Доставка в Курск осуществляется только после тщательной проверки товара на складе. Такой подход позволяет поставлять оборудование, полностью готовое к вводу в эксплуатацию.

В комбинированном регуляторе соединены и независимо работают следующие устройства: регулятор давления, автоматическое отключающее устройство, предохранительный клапан.

Регулятор давления состоит из крестовины 1 с седлом 2 и корпуса 8 с мембранной камерой.

Клапан 3 через шток 5 и рычаг 6 соединен с мембраной регулятора 7, закрепленной в корпусе 8 крышкой 9. На мембране 7 находится предохранительный клапан 10 с пружиной 11 и гайкой 12.

В крышке 9 мембранной камеры имеется ниппель 13 для сброса газа в атмосферу и стакан 14, в котором располагаются пружина 15 и винт регулировочный 22, предназначенные для настройки выходного давления.

Отключающее устройство имеет мембрану 16, связанную с толкателем 17, к которому пружиной 27 поджат шток 23, фиксирующий открытое положение отсечного клапана 4. Настройка отключающего устройства осуществляется пружинами 18 и 19, вращением пробки 20 и втулки 21.

Подаваемый к регулятору газ среднего или высокого давления проходит через входной патрубок крестовины 1, седло 2. Проходя через зазор между клапаном 3 и седлом 2, газ редуцируется до низкого давления и поступает к потребителю. Импульс регулируемого выходного давления от газопровода за регулятором подводится в подмембранную полость регулятора и надмембранную полость отключающего устройства. В случае повышения давления на выходе регулятора на 0,4–0,7 и 0,7–1,0 кПа открывается предохранительный клапан 10, обеспечивая сброс газа в атмосферу через свечу. При дальнейшем повышении давления газа мембрана 16 отключающего устройства с толкателем 17 начинает перемещаться, выталкивая шток 23 из зацепления со штоком 26. В случае повышения давления на выходе регулятора на 2,9–5,1 и 5,1–7,3 кПа шток 23 полностью выйдет из зацепления со штоком 26 отсечного клапана 4, который под действием пружины 24 перекроет вход газа в регулятор. При понижении выходного давления мембрана 16 отключающего устройства с толкателем 17 так же вытолкнет шток 23 из зацепления со штоком 26, и клапан 4 перекроет вход газа в регулятор.

Пуск регулятора в работу после устранения неисправностей производится выворачиванием вручную пробки 25 и оттягиванием штока 26, в результате чего клапан должен перемещаться до тех пор, пока шток 23 под действием пружины 27 не переместится и не западет за выступ штока 26, удерживая клапан 4 в открытом положении. После чего пробку 25 необходимо ввернуть до упора.

Регулятор давления газа комбинированный РДНК-50

Регулятор давления газа комбинированный РДНК-50: 1 — крестовина; 2 — седло; 3 — клапан; 4 — клапан отсечной; 5 — шток; 6 — рычаг; 7 — мембрана регулятора; 8 — корпус; 9 — крышка; 10 — клапан предохранительный; 11 — пружина; 12 — гайка; 13 — ниппель; 14 — стакан; 15 — пружина; 16 — мембрана; 17 — толкатель; 18, 19 — пружина; 20 — пробка; 21 — втулка; 22 — винт регулировочный; 23 — шток; 24 — пружина; 25 — пробка; 26 — шток; 27 — пружина
