от 73 300 ₽
Счетчики имеют магнитный датчик импульсов с электропитанием по «искробезопасной цепи», обеспечивающий дистанционную передачу сигналов на регистрирующие электронные устройства, количество сигналов пропорционально прошедшему объему газа, и могут использоваться совместно с электронными корректорами и другими взрывозащищенными устройствами.
Рабочая среда — природный газ по ГОСТ 5542-87.
Рабочее давление — 1,2 МПа.
Максимальное давление — 1,6 МПа.
Температура измеряемой среды и окружающего воздуха — от –30 °С до +60 °С.
Пределы относительной погрешности:
от Qmin до 0,2 Qmax — ±2 %;
от 0,2 Qmax до Qmax — ±1 %.
Порог чувствительности:
Межповерочный интервал — 6 лет.
Обозначение счетчика | Условный проход, ДУ | Максимальный расход, Qmax, м³/ч | Минимальный расход, Qmin, м³/ч | Потеря давления при Qmax, Р, Па | Количество газа, соответствующее 1 импульсу магнитного датчика, м³/имп. |
---|---|---|---|---|---|
СТГ–50–100 | 50 | 100 | 10 | 1700 | 0,1 |
СТГ–80–160 | 80 | 160 | 8 | 500 | 1,0 |
СТГ–80–250 | 80 | 250 | 8 | 1100 | 1,0 |
СТГ–80–400 | 80 | 400 | 13 | 2300 | 1,0 |
СТГ–100–250 | 100 | 250 | 13 | 650 | 1,0 |
СТГ–100–400 | 100 | 400 | 13 | 1150 | 1,0 |
СТГ–100–650 | 100 | 650 | 20 | 2200 | 1,0 |
СТГ–150–650 | 150 | 650 | 32 | 750 | 1,0 |
СТГ–150–1000 | 150 | 1000 | 32 | 1350 | 1,0 |
СТГ–150–1600 | 150 | 1600 | 50 | 2450 | 1,0 |
Принцип действия счетчика основан на использовании энергии потока газа для вращения первичного преобразователя расхода счетчика — турбины. Газ направляется через струевыпрямитель на турбину и приводит ее во вращение. Частота вращения турбины пропорциональна расходу газа. Вращение турбины через магнитную муфту передается на отсчетное устройство, которое суммирует число оборотов турбины и показывает количество прошедшего через счетчик газа в м³ в рабочих условиях.
Магнитный датчик импульсов обеспечивает дистанционную передачу сигналов на регистрирующие электронные устройства, которые могут быть подключены к контактам разъема счетчика, количество импульсов пропорционально объему газа, прошедшему через счетчик в м³ в рабочих условиях.
Cчетное устройство имеет возможность разворачиваться вокруг вертикальной оси для обеспечения удобства считывания показаний счетчика.
При появлении мощного внешнего магнитного поля контакты одного из герконов размыкаются, что может быть использовано для сигнализации об аварии или несанкционированном вмешательстве.

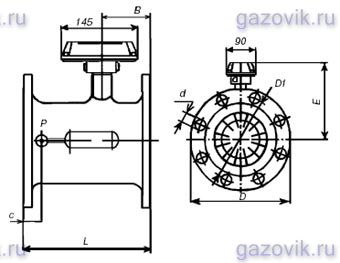

Турбинный счетчик газа СТГ
Обозначение счетчика | L, мм | B, мм | C, мм | E, мм | D, мм | D1, мм | d, мм | Масса, кг |
---|---|---|---|---|---|---|---|---|
СТГ–50–100 | 150 | 60 | 45 | 172 | 165 | 125 | 18 | 3,9 |
СТГ–80–160 | 240 | 100 | 60 | 163 | 200 | 160 | 18 | 7,0 |
СТГ–80–250 | 240 | 100 | 60 | 163 | 200 | 160 | 18 | 7,0 |
СТГ–80–400 | 240 | 100 | 60 | 163 | 200 | 160 | 18 | 7,4 |
СТГ–100–250 | 300 | 125 | 85 | 177 | 220 | 180 | 18 | 7,8 |
СТГ–100–400 | 300 | 125 | 85 | 177 | 220 | 180 | 18 | 7,8 |
СТГ–100–650 | 300 | 125 | 85 | 177 | 220 | 180 | 18 | 8,3 |
СТГ–150–650 | 450 | 185 | 125 | 202 | 285 | 241 | 22 | 11,8 |
СТГ–150–1000 | 450 | 185 | 125 | 202 | 285 | 241 | 22 | 11,8 |
СТГ–150–1600 | 450 | 185 | 125 | 202 | 285 | 241 | 22 | 12,5 |
