Клапан с электромагнитным приводом «НЗ», Ду 50

Запросить цену

Клапан предназначен для работы в качестве запорной арматуры с дистанционным управлением на линии подачи газа.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Технические характеристики

Условный проход Д_у	50
Условное давление, МПа	0,25
Время закрытия, с, не более	1
Класс герметичности	А по ГОСТ 9544-93
Тип привода	электромагнитный (электромагнит ЭУ-6ГМ2)
Род тока	переменный
Напряжение, В	220
Присоединение	фланцевое по ГОСТ 12815-80
Коэффициент гидравлического сопротивления	6
Температура рабочей среды, °С	от -30 до +80
Температура окружающего воздуха, °С	от +1 до +40

Купить «НЗ», Ду 50 в Курске

Основное направление деятельности компании – обеспечение промышленных предприятий надежным оборудованием. «НЗ», Ду 50 полностью соответствуют заявленным техническим параметрам и готовы к эксплуатации в условиях интенсивных нагрузок. Мы берем на себя организацию доставки в Курск.

Прямое сотрудничество с производителями и поставщиками позволяет предлагать прозрачные условия ценообразования. Узнать окончательную стоимость оборудования с учетом доставки можно двумя способами: позвонить по контактному телефону или заполнить форму обратной связи. В ответ на запрос вы получите счет с детализацией всех позиций.

Особое внимание уделяем техническому консультированию. У наших специалистов можно получить развернутую информацию по монтажу, пусконаладке и совместимости узлов. Это помогает клиентам принимать взвешенные решения. Компания гарантирует оперативную обработку заявок и четкое соблюдение договоренностей при поставках оборудования в ваш регион.

Клапан состоит из корпуса 1 проходного типа, внутри которого имеется седло. Для перекрывания потока рабочей среды в корпусе 1 устанавливается затвор, состоящий из клапана затвора 2, мембраны 3, диска 4, и направляющего штока 5. В центре клапана затвора 2 имеется разгрузочное отверстие. Мембрана 3 зажимается между фланцем корпуса 1 и крышкой 6 и имеет перепускное отверстие. Отверстие клапана затвора 2 перекрывается золотником 7, жестко связанным с якорем электромагнита 10. Золотник 7 в свою очередь связан с клапаном затвора 2 посредством пружины 8.

В обесточенном состоянии клапан всегда закрыт. При нулевом давлении рабочей среды и близком к нулю закрытие клапана обеспечивается усилием пружины 9. При рабочем давлении закрытию клапана также способствует сила давления среды, действующая на диск 4 и прижимающая его к седлу. Эта сила возникает вследствие разности площадей мембраны, находящихся под давлением в надмембранной и подмембранной камерах.

Открытие клапана происходит в следующем порядке: при подаче напряжения якорь электромагнита 10 поднимается вверх, увлекая за собой золотник 7, который открывает разгрузочное отверстие клапана затвора 2, площадь которого в несколько раз больше площади перепускного отверстия мембраны 3. За счет разности площадей перепускного и разгрузочного отверстий давление рабочей среды в надмембранной камере падает, так как открытое разгрузочное отверстие соединяет выходную полость клапана с входной, и за счет давления рабочей среды в подмембранной камере затвор поднимается вверх, сжимая пружину 9, и клапан открывается. При нулевом давлении клапан открывается за счет связи клапана затвора 2 с золотником 7 через пружину 8.

При снятии напряжения с электромагнита 10 золотник 7 за счет усилия пружины 9 перекрывает разгрузочное отверстие клапана затвора 2 и рабочая среда через перепускное отверстие мембраны 3 заполняет надмембранное пространство. Давление под и над мембраной выравнивается, и под действием пружины 9 клапан закрывается.

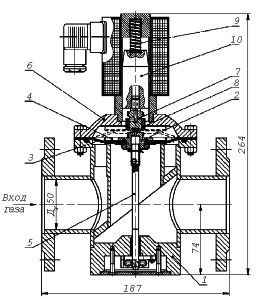

Клапан с электромагнитным приводом «НЗ», Ду 50:
1-корпус; 2-клапан затвора; 3-мембрана; 4-диск; 5-направляющий шток; 6-крышка; 7-золотник; 8,9-пружины; 10-электромагнит

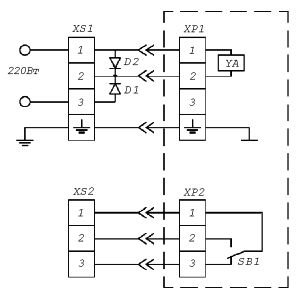

Схема электрическая принципиальная:
D1,D2 - диоды (тип 1N4007 или КД257); SВ1 - датчик положения затвора МП9 (показан в положении "закрыто"); YА - электромагнит
