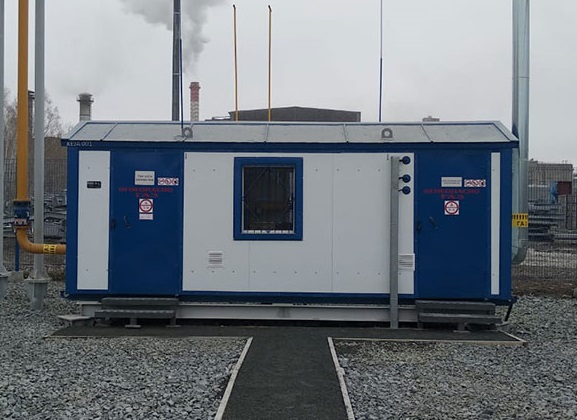

Пункты редуцирования газа «Газовичок - 80000», «Газовичок - 210000»

Пункты редуцирования газа Газовичок - 80000, Газовичок — 210000 предназначены для снижения высокого или среднего давления газа до требуемого, автоматического поддержания заданного уровня. В состав устройства входят узлы фильтрации и и две линии редуцирования.
Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Предприятие-изготовитель:ООО «Завод ПГО «Газовик»

Условное обозначение

Прим. "Газовичок - А0000 - 30000"
где А0000 - регистрационный индивидуальный код изделия (РИК*);
30000 - наибольшая пропускная способность регуляторов давления из перечня применяемых в даннном типоряду.

Типоряды пунктов редуцирования газа «Газовичок»

30000 80000** 210000**
Применяемые
регуляторы
давления газа
GasTeh 135BV DN100
(или аналог)
РДГ-150
и его модификации
РДБК-200 РДП-200 РДО-200
и их модификации GasTeh 135BV DN150
(или аналог)
GasTeh 139BV DN150
(или аналог)
Pietro Fiorentini Reval
DN100 (или аналог)
GasTeh 139BV DN200
Pietro Fiorentini Reval
DN200
или аналоги

Стандартное климатическое исполнение пунктов — У1 ГОСТ 15150 (в исполнении «УХЛ» — по требованию заказчика). Исполнение на раме — У2–У4.

* РИК — уникальный буквенно-цифровой код изделия, присваиваемый на этапе проектирования (заказа).

** Данные изделия являются нестандартными и изготавливаются на основании технического задания заказчика. Габаритные размеры и функциональные схемы приведены справочно.

Принцип работы пункта редуцирования газа "Газовичок 80000" и "Газовичок 210000" индетичен пункту редуцирования газа "Газовичок - 30000"

«Голубой поток - 80000» и «Голубой поток -
210000»

Схема пневматическая функциональная «Газовичок - 80000» и «Газовичок - 210000» : 1, 17 — кран шаровой (дисковый затвор); 2 — фильтр газовый ФГ; 3, 4 — кран шаровой; 4, 11 — кран под манометр; 5 — регулятор давления газа; 6 — шумоглушитель; 7 — предохранительный сбросной клапан; 8 — входной манометр; 9 — выходной манометр; 10 — диф. манометр; 12 — регулятор давления газа на отопление, 13 — клапан термозапорный; 14 — электромагнитный клапан; 15 — счетчик газа; 16 — газовый конвектор; 18 — поворотная заглушка

«Голубой поток - 80000» и «Голубой поток -210000»

Габаритный чертеж пункта редуцирования газа исполнение в блоке (ПГБ) «Газовичок - 80000» и «Газовичок - 210000»: 1 — рабочий отсек; 2 — отсек телеметрии; 3 — электрический ввод; 4 — Рвх. ; 5 — газовый конвектор;6 — электрический светильник; 7 — дефлектор; 8 — продувочный патрубок; 9 — выход ПСК; 10 — Рвых.

Наименование регулятора ПГБ* Ду, вход/выход Рвх,
МПа
Рвых,
Мпа
Мах, расход, м3 Масса, кг
А, мм B, мм C, мм D/D1, мм
РДГ-150 6500 2700 2600 900/2200 150/250 1,2 0,0015–0,6 27000 4500
135BV DN100 6500 2700 2600 900/2200 100/250 1,2(2,5) 0,002–0,8 31000 4000
135BV DN150 12000 2x2400 3100 900/2200 150/350 1,2(2,5) 0,002–0,8 70000 9500
139BV DN150 12000 2x2400 3100 900/2200 150/350- 2,5 0,002–1,2 73000 9500
139BV DN200 12000 2x2400 3100 900/2200 200/500 2,5 0,002–1,2 140000 10500
РДБК-200 12000 2x2400 3100 900/2200 200/350 1,2 0,001–0,6 60000 10200
РДП-200 12000 2x2400 3100 900/2200 200/350 1,2 0,0015–0,6 80000 10200
Reval DN100 12000 2x2400 3100 900/2200 100/350 2,5 0,002–1,2 46500 10000
Reval DN150 12000 2x2400 3100 900/2200 150/400 1,2(2,0) 0,001–1,2 96500 11000
Reval DN200 12000 2x2400 3100 900/2200 200/500 1,2(2,0) 0,001–1,2 150000 12000
Reval DN250 12000 2x2400 3100 900/2200 250/600 1,2(2,0) 0,001–1,2 210000 14000
