Установки газорегуляторные* ГРУ-13-2НВ-У с двумя основными и двумя резервными линиями редуцирования и разными регуляторами на среднее и низкое выходное давление при параллельной установке регуляторов

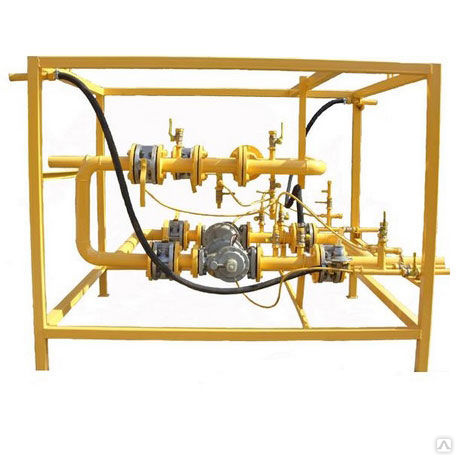

Установка газорегуляторная ГРУ-13-2НВ-У предназначена для понижения уровня входного давления газа и поддержания его в заданных пределах. В состав устройства входят две линии редуцирования и узлы фильтрации. Установка представляет собой металлическую раму, на которой смонтировано технологическое оборудование.
Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Предприятия-изготовители:ООО «Газ-Сервис», ООО «Завод ПГО «Газовик», ООО ЭПО «Сигнал», ООО ПКФ «Экс-Форма»

Технические характеристики

Модель 13-2НВ-У 15-2НВ-У 16-2НВ-У
Регулятор давления газа РДГ-50Н(В) РДГ-80Н(В) РДГ-150Н(В)
Рабочая среда природный газ по ГОСТ 5542-87
Давление газа на

1,2


1,2


1,2
входе, Рвх, МПа
Диапазон настройки вы-

1,5–60


1,5–60


1,5–60
ходного давления, кПа:
Рвых, 1
Рвых, 2 60–600 60–600 60–600
Пропускная способность

6200


13000


29000
(для газа плотностью
р = 0,73 кг/м3), м3/ч:
1
2 6200 13000 29000
Тепловая мощность

7


7


7
устройства
горелочного, кВт
Габаритные размеры, мм*:

2000


2700


2800
ГРПШ:
длина L
ширина B 1300 1400 1400
высота H 1700 2000 2300
ГРУ:

1900


2400


2600
длина L
ширина B 1100 1300 1300
высота H 1600 1700 2100
высота опоры h 260 260 260
ПГБ:

2500


3000


3800
длина L
ширина B 2100 2300 2300
Масса, кг*:

600


900


1000
ГРПШ
ГРУ 500 750 900
ПГБ 3100 3500 4700
Установки газорегуляторные* ГРУ-13-2НВ-У с двумя основными и двумя резервными линиями редуцирования и разными регуляторами на среднее и низкое выходное давление при параллельной установке регуляторов

Схема пневматическая функциональная:

1 — запорная арматура; 2 — фильтр;3 — входной манометр; 4 — регуля- тор давления газа; 5 — предохранительный сбросной клапан; 6 — кран трехходовой; 7 — регулятор давления газа (на отопление); 8 — обогреватель газовый; 9 — регулятор давления газа; 10 — предохранительный сбросной клапан; 11 — запорная арматура; 12, 13, 14, 15 — запорная арматура;16 — выходной манометр; 17 — индикатор перепада давления

Газорегуляторные пункты шкафные, установки газорегуляторные и пункты газорегуляторные блочные (в дальнейшем пункты) предназначены для редуцирования высокого или среднего давления газа до требуемого уровня, автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений, очистки от механических примесей газа, поставляемого по ГОСТ 5542-87.

В состав пункта входят:

  • — узлы фильтрации;
  • — две линии редуцирования давления газа;
  • — две резервные линии редуцирования давления газа.

Газ по входному трубопроводу поступает на две параллельные линии редуцирования, последовательно через входные краны 1 и фильтры 2 — к регуляторам давления газа 4, 9, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходные краны 11 поступает к потребителю.

Контроль выходного давления производится выходными манометрами 16.

При повышении выходного давления выше допустимого заданного значения открывается сбросной клапан 5 или 10 и происходит сброс газа в атмосферу.

При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает встроенный в регулятор, предохранительно-запорный клапан, перекрывая вход газа в регулятор.

На входном газопроводе установлен манометр 3, предназначенный для замера входного давления. Для определения перепада давления на фильтрующей кассете используетчя индикатор перепада давления 17. Максимально допустимое падение давления на кассете фильтра — 10 кПа.

В случае ремонта оборудования газ поступает к потребителю через две параллельные резервные линии редуцирования, где газ по входному трубопроводу через входные краны 1 и фильтры 2 поступает к регуляторам давлеия газа 4, 9. Здесь происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходные краны 11 поступает к потребителю. На основных и резервных линиях редуцирования, после входных кранов 1 и регуляторов давления газа 4, 9 предусмотрены продувочные трубопроводы.

Установки газорегуляторные* ГРУ-13-2НВ-У с двумя основными и двумя резервными линиями редуцирования и разными регуляторами на среднее и низкое выходное давление при параллельной установке регуляторов

Габаритный чертеж установки газорегуляторной*:

1 — вход клапана предохранительного сбросного; 2 — Рвых 1; 3 — подвод импульса к регулятору; 4 — Рвых 2; 5 — вход клапана предохранительного сбросного; 6 — продувочный патрубок;7 — выход клапана предохранительного сбросного; 8 — Рвх
